教你如何查看UVLED灯珠配光曲线图
类别: LG UVLED      更新日期:2018-8-31    来源:www.longstartech.com.cn

配光曲线定义
它是指光源在空间各个方向的光强分布。


表示方法

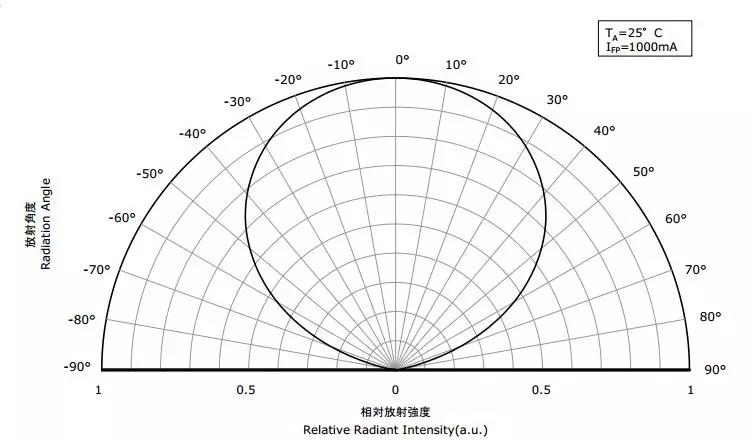

一、极坐标配光曲线(如上图)
在通过光源中心的测光平面上,测出光源在不同角度的光强值。从某一方向起,以角度为函数,将各角度的光强用矢量标注出来,连接矢量顶端的连接就是光源极坐标配光曲线。


二、直角坐标配光曲线(如上图)
对于聚光型光源,由于光束集中在十分狭小的空间立体角内,很难用极坐标来表达其光强度的空间分布状况,就采用直角从配光曲线表示法,以竖轴表示光强,以横轴表示光束的投角。

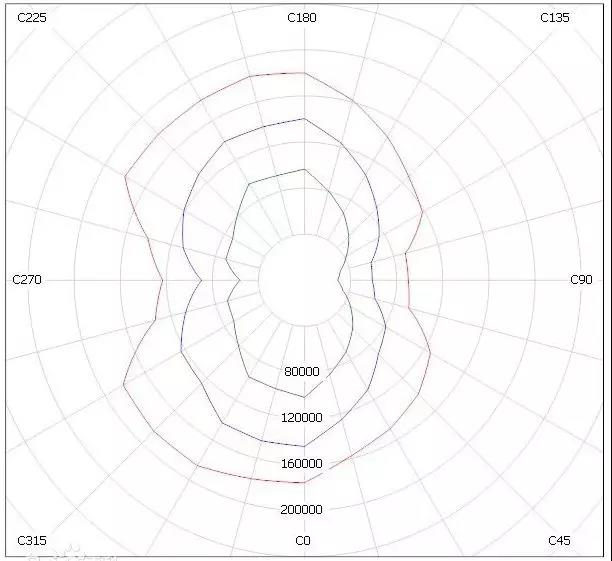

三、光强曲线图(如上图)
将光强相等的矢量顶端连接起来的曲线称为等光强曲线,将相邻等到光强曲线的值按一定比例排列,画出一系列的等光强曲线所组成的图称为等光强图,常用的图有圆形网图,矩形网图与正弧网图。矩形网图既能说明光源的光强分布,又能说明光量的区域分布。
